データ取込みモジュール HR2401

エルシーデザイン純正の小型で高性能なデータ取込みモジュール　HR2401 を用意しました。

◎優れたコストパフォーマンス

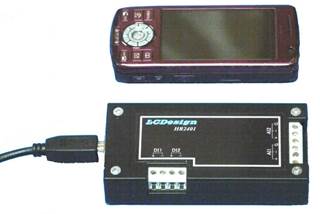

場所をとらない携帯電話サイズにもかかわらず、24bitの超高性能ADコンバータにより、最高レベルの性能を実現しました。

アナログ入力は標準１チャンネルのシングルモード。拡張機能により、２チャンネルのデュアルモードをサポートします。

◎優れたノイズ特性

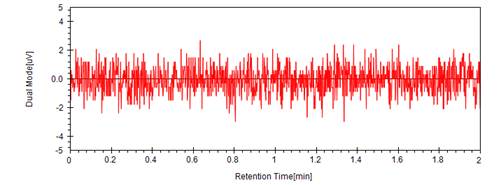

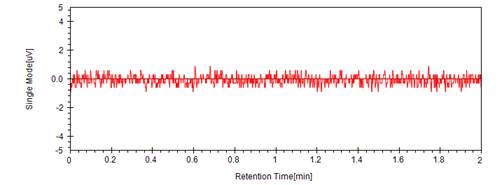

10Hzサンプリングにおける、S/N性能　　

レンジ±2500mV ±5uVフルスケール

シングルモードデュアルモード

※S/N性能は、製品や測定環境により、多少の変動があります。

◎高速サンプリングによりGCにも対応可能

シングルモードでは、100Hzの高速サンプリングを実現します。

※デュアルモードの最高サンプリングレートは10Hzです。

◎多彩なバリエーション

一つのHPLCシステムに複数のHR2401を接続する事が可能です。

2チャンネル使用の場合、それぞれのチャンネルを二つの独立したHPLCシステムに接続することも可能です。

■HR2401の仕様一覧

○チャンネルモード

・シングルモードチャンネル１又はチャンネル２のいずれか１チャンネルのみ使用します。

・デュアルモードチャンネル１とチャンネル２を両方使用します。

※デュアルモードでは、レンジおよびデータ取込み間隔は２チャンネルに対し同じ値が設定されます。

※デュアルモードのデータは、シングルモードのデータに比べ、同じ取込み間隔の場合で比較してノイズ特性が悪くなります。

　２チャンネルとも高分解能でサンプリングする場合は、２台のHR2401をシングルモードで使用する事をお勧めします。

○レンジ

±2500mV、±312.5mV、±156.3mV、±79.1mV、±39.1mV、±19.5mV

○データレート

・シングルモード・デュアルモード

100Hz,50Hz,20Hz,10Hz,5Hz,2.5Hz,1.25Hz,0.5Hz 10Hz,5Hz,2.5Hz,1.25Hz,0.5Hz

○外部入力信号

２チャンネル

・スタート、ストップ、トラブル入力に割り当て可能
