システム構成

検出器と、データ取込器の接続は、多様な組み合わせが可能です。

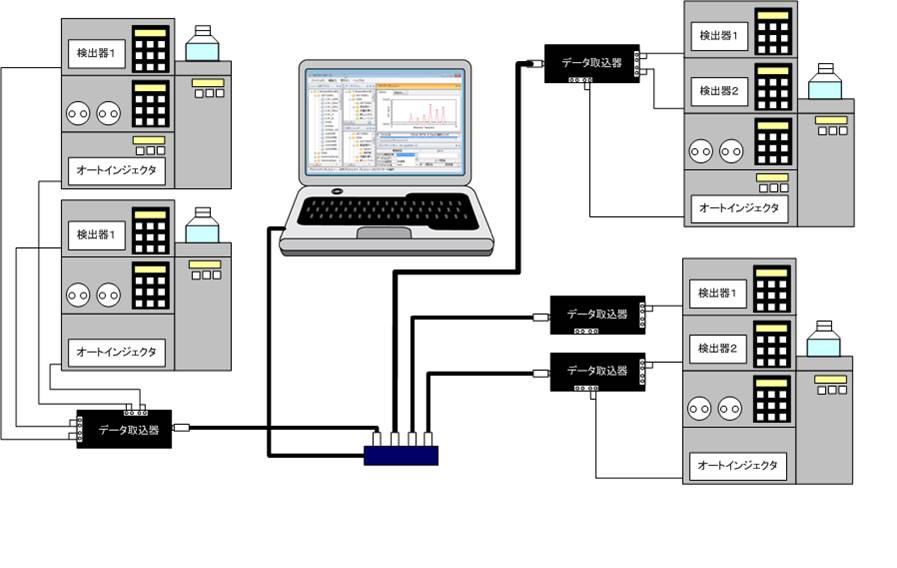

接続例-1

一つのシステムの、複数台の検出器からの信号出力を、一台のデータ取込器に接続します。

データ取込器が、複数の入力チャンネルをサポートしている場合に有効です。

一つのシステムの、各検出器に対し、一台のデータ取込器を接続します。

データ取込器が、HR2401を使い、高感度測定を行う場合は、この接続をおすすめします。

複数のシステムの検出器の信号を、一台のデータ取込器に接続します。

データ取込器が独立してデータを取り込める（非同期入力が可能な）、複数のアナログ入力チャンネルを有している場合に有効です。

市販のデータ取込器を使用する場合は、非同期入力が可能かどうかはお問い合わせください。

HR2401では、非同期の取込は可能ですが、取り込条件（取り込み周波数、ゲイン）は、２チャンネルで同じ設定となります。
