データ取込みモジュール HR2401

エルシーデザイン純正の小型で高性能なデータ取込みモジュール　HR2401 を用意しました。

場所をとらない携帯電話サイズにもかかわらず、24bitの超高性能ADコンバータにより、最高レベルの性能を実現しました。
アナログ入力は標準１チャンネルのシングルモード。拡張機能により、２チャンネルのデュアルモードをサポートします。

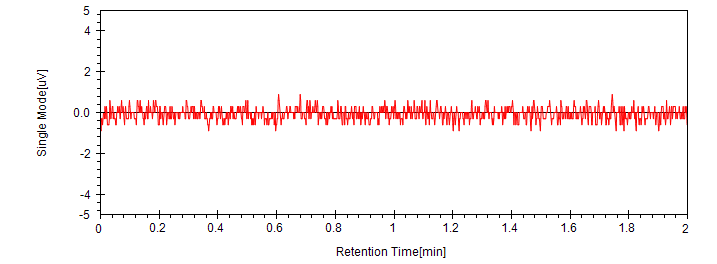

10Hzサンプリングにおける、S/N性能
レンジ±2500mV ±5uVフルスケール

※S/N性能は、製品や測定環境により、多少の変動があります。

シングルモードでは、100Hzの高速サンプリングを実現します。
※デュアルモードの最高サンプリングレートは10Hzです。

一つのHPLCシステムに複数のHR2401を接続する事が可能です。
2チャンネル使用の場合、それぞれのチャンネルを二つの独立したHPLCシステムに接続することも可能です。
具体例はシステム構成へ

HR2401の仕様一覧

チャンネル１又はチャンネル２のいずれか１チャンネルのみ使用します。

チャンネル１とチャンネル２を両方使用します。

デュアルモードでは、レンジおよびデータ取込み間隔は２チャンネルに対し同じ値が設定されます。

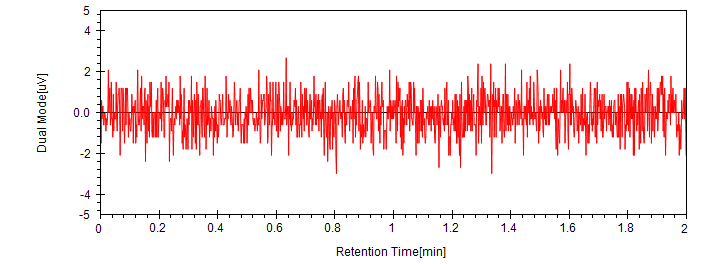

デュアルモードのデータは、シングルモードのデータに比べ、同じ取込み間隔の場合で比較してノイズ特性が悪くなります。
２チャンネルとも高分解能でサンプリングする場合は、２台のHR2401をシングルモードで使用する事をお勧めします。
